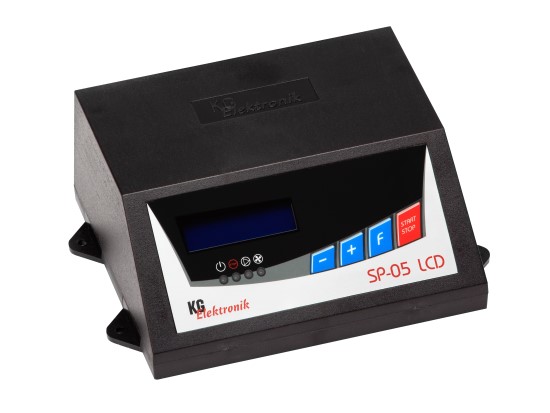

Sterownik typu SP-05 LCD

Sterownik typu SP-05 LCD

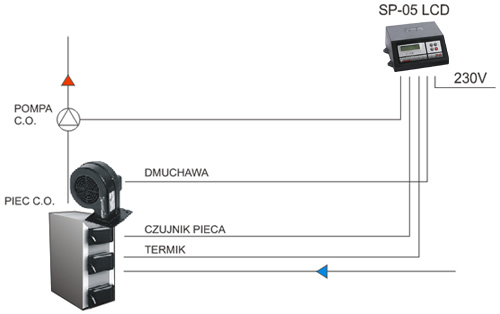

Sterownik typu SP-05 LCD steruje pracą wentylatora nadmuchowego przy piecu centralnego ogrzewania oraz pompą C.O. Posiada miękki start, funkcję antystop, alarm, zabezpieczenie termiczne.

Dane techniczne

Zakres regulacji temperatury: 35 - 90 st. C.
Histereza: 1 - 5 st. C regulowana
Napięcie zasilania: 230/50Hz +/- 10%
Pobór mocy: 2W
Temperatura pracy: -10 st. C do 50 st. C
Przekrój przewodów przyłączeniowych: 3 x 0,75mm
Długość przewodów czujnika: do pieca - 1m
Bezpiecznik topikowy: 1,25A
Wymiary (szer, wys, dł): 150mm x 90mm x 60mm
Stopień ochronny: IP-20
Termostat awaryjny: 90 st. C

KOD znaczenie jednostka min max domyślne
A1 temp. pieca st C 35 90 60
A2 temp. wygasania st C 20 temp. pieca -5 30
C temp. pompy st C 20 80 30
A3 czas pomiędzy przedmuchami min 1 30 3
A4 czas przedmuchów sek 0 90 10
A5 moc dmuchawy st C 1 10 5
A6 typ dmuchawy --- --- --- ---
A7 histereza C.O. st C 1 5 1
A8 histereza DM st C 1 5 1
A9 czas rozpalania min 0 90 60
