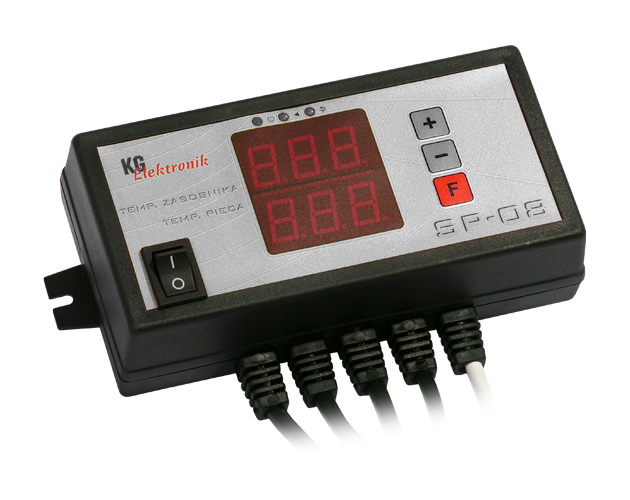

Sterownik typu SP-08

Sterownik typu SP-08

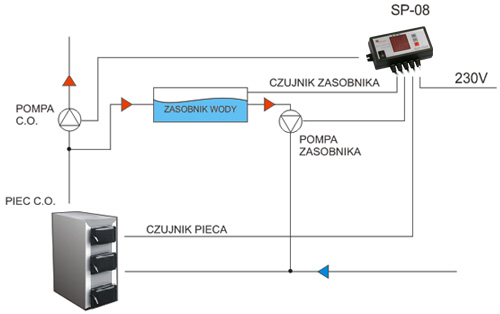

Sterownik ten przeznaczony jest do sterowania pompą obiegu wody c.o. i c.w.u. Zadaniem sterownika jest załączenie pompy jeśli temperatura przekroczy żądaną wartość, oraz wyłączenie jej jeśli piec wychłodzi sie na skutek wygaszenia. Przy wyłaczonym piorytecie, pompy zastają załączane razem, następnie pompa c.w.u. zostaje wyłaczona przy nastawionej temperaturze zasobnika. Przy włączonym piorytecie pierwsza pracuje pompa c.w.u., dopiero jak zasobnik osiągnie nastawioną temperaturę, załączy sie pompa c.o. Pompa c.w.u. przestaje pracować. Posiada funkcje anty-stop, ktora zapobiega zastaniu sie pompy w okresie letnim. Sterownik ten posiada wbudowany podwójny wyświetlacz typu LED. Możliwość włączenia / wyłączenia piorytetu pompy c.w.u.

Dane techniczne

Zakres regulacji temperatury: 20 st. C - 80 st. C
Histereza: 2 st. C
Zasilanie: 230/50Hz +/- 10%
Pobór mocy: 2W
Temperatura pracy: -10 st. C - 50 st. C
Przekrój przewodów przyłączeniowych: 3 x 0,75mm
Długość przewodów czujnika: do pieca 1m, do zasobnika 3m
Obciążenie każdej pompy: 180W
Wymiary (szer, wys, dł): 14,4cm x 7,4cm x 4cm
Stopień ochrony: IP-20
